Точность измерения температуры — критический параметр для многих технологических процессов в машиностроении, металлургии, химической и нефтехимической промышленности, энергетике и других отраслях. Сердцем системы часто является термопара, но ее правильная работа невозможна без верного «помощника» — соединительной линии. Именно здесь встает ключевой вопрос: какой компенсационный провод лучше для термопары в ваших конкретных условиях? Неправильный выбор может свести на нет точность дорогостоящего датчика, привести к браку продукции или аварийным ситуациям. В этой статье мы детально разберем типы, характеристики и критерии выбора компенсационных проводов, чтобы вы могли принять взвешенное и технически грамотное решение.

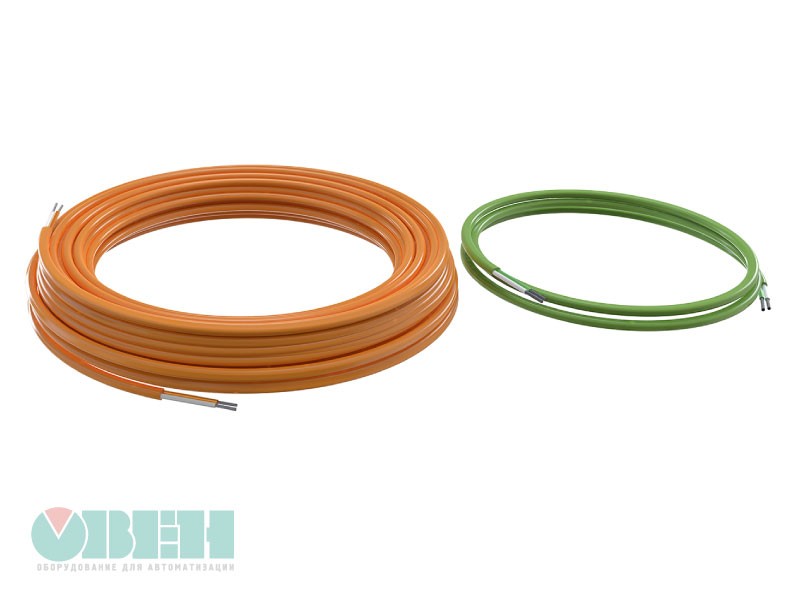

Компенсационный провод — это не просто обычный медный кабель. Он изготавливается из специальных сплавов, термо-ЭДС которых в определенном диапазоне температур совпадает с термо-ЭДС термопары. Его основная задача — передать сигнал от горячего спая к измерительному прибору, не внося искажений. Понимание этого фундаментального принципа — первый шаг к правильному выбору. В этой статье мы станем вашим проводником в мире компенсационных проводов, рассмотрим их разновидности, преимущества и недостатки, а также дадим практические советы по монтажу. Мы также коснемся смежных вопросов, например, где можно гидростатический датчик уровня купить для комплектации систем автоматизации.
Основные типы компенсационных проводов: какой выбрать?
Выбор провода напрямую зависит от типа используемой термопары. Каждому стандартному типу термопары (K, J, T, E, N, S, R, B) соответствует свой тип компенсационного провода. Несоответствие — грубейшая ошибка, приводящая к неконтролируемой погрешности. Рассмотрим наиболее распространенные варианты.
-
Провод для термопары типа K (хромель-алюмель): Самый популярный тип. Компенсационный провод обычно изготавливается из тех же материалов (хромель и алюмель) или их аналогов. Обозначается как KX. Обеспечивает высокую точность в широком диапазоне температур (-40…+200 °C).
-
Провод для термопары типа J (железо-константан): Обозначается как JX. Часто используется в пищевой и упаковочной промышленности. Отличается хорошей точностью при умеренных температурах.
-
Провод для термопары типа T (медь-константан): Идеален для низкотемпературных измерений (до -200 °C). Обозначается как TX. Обеспечивает очень высокую точность.
-
Провод для термопары типа S и R (платина-родий): Используются в высокотемпературных процессах (до 1600 °C). Компенсационные провода для них изготавливаются из медно-никелевых сплавов и требуют особого внимания к точности.
Ключевые параметры выбора: на что обратить внимание?
Помимо соответствия типу термопары, есть еще несколько критически важных характеристик, которые определяют, какой компенсационный провод лучше подойдет для вашей задачи.
-
Класс точности: Различают стандартный (2 класс) и повышенный (1 класс) классы точности. Для ответственных измерений, например, в металлургии или фармацевтике, рекомендуется использовать провода 1 класса.
-
Температурный диапазон эксплуатации: Компенсационные провода имеют ограниченный диапазон рабочих температур (обычно от -40 до +200 °C). Превышение этого диапазона приведет к необратимому изменению свойств сплава и появлению погрешности.
-
Материал изоляции:
-
ПВХ (PVC): Недорогой вариант для общих условий эксплуатации. Диапазон температур: -40…+105 °C.
-
Полиэтилен (PE): Устойчив к влаге, подходит для низких температур.
-
Фторопласт (FEP, PFA): Высокая термостойкость (до +200 °C), химическая инертность, отличная изоляция. Рекомендуется для агрессивных сред и высоких температур.
-
Стекловолокно: Очень высокая термостойкость, но менее гибкий и требует защиты от влаги.
-
Экранирование: Для защиты от электромагнитных помех (EMI/RFI), особенно на промышленных объектах с большим количеством электрооборудования, обязательно используйте экранированные провода (оплетка из медной проволоки или фольга).
-
Монтаж и эксплуатация: как избежать ошибок?
Даже самый качественный провод не даст точного результата, если его неправильно смонтировать. Вот несколько золотых правил:
-
Соблюдайте полярность: Подключение «плюса» к «минусу» — самая распространенная ошибка. Она приводит к тому, что показания прибора будут занижены или завышены на величину, равную двойной разности температур.
-
Избегайте соединений: Каждое дополнительное соединение — это потенциальная точка возникновения погрешности. По возможности используйте цельный кусок провода от термопары до измерительного прибора. Если соединение неизбежно, используйте специальные термопарные клеммники из того же материала.
-
Защищайте от внешних воздействий: Прокладывайте провод вдали от силовых кабелей, нагревательных элементов и источников сильных электромагнитных полей.
-
Правильно заземляйте: Экранирующую оплетку заземляйте только с одной стороны (обычно со стороны измерительного прибора), чтобы избежать образования «земляных петель».
В контексте комплексной автоматизации производств, помимо выбора термопар и проводов, часто возникает необходимость в измерении уровня жидкостей. Например, для контроля запасов реагентов на химическом производстве или воды в системах ЖКХ. В таких случаях рациональным решением будет гидростатический датчик уровня купить https://owen.by/davlenie/preobrazovateli-davleniya/pd100i-model-167-pogruzhnoj-datchik-urovnya-gidrostaticheskogo-davleniya-stolba-zhidkosti-1441.html, который использует принцип измерения давления столба жидкости. Эти датчики надежны, точны и не требуют сложного обслуживания.
Заключение: итоговые рекомендации
Итак, однозначного ответа на вопрос «какой компенсационный провод лучше?» не существует. Выбор всегда определяется конкретной задачей: типом термопары, требуемой точностью, условиями окружающей среды и бюджетом. Однако, следуя нашим рекомендациям, вы сможете сделать осознанный выбор. Резюмируем: для большинства задач в промышленности оптимальным выбором будет экранированный компенсационный провод типа KX класса точности 1 с изоляцией из фторопласта. Для более бюджетных решений в сухих помещениях подойдет провод с ПВХ-изоляцией. Всегда проверяйте маркировку, полярность и целостность изоляции. Если вы сомневаетесь в выборе, обратитесь к специалистам — они помогут рассчитать все параметры и подберут оптимальное решение для вашего технологического процесса. Помните: экономия на компенсационном проводе может привести к гораздо большим потерям из-за неточных измерений и брака продукции.
